加气线模具
服务热线:0519-83996829
    • 加气线模具
    • 加气线模具
产品详情

加气线模具推荐应用

模框是由型钢、钢板组成的框架结构,刚性好,重量轻。两端设置翻转轴,底部装有运行的车轮,并带防止浇注泄漏的密封条,结构合理,翻转灵敏。是浇注坯体的专用器具,当来自浇注搅拌机的料浆注入模具内腔,经发酵护养,脱去模框,即成待切割的坯体。


加气线模具结构

模具由模框、侧板(底板)、夹紧臂等组成。

1、模框

模框是由型钢、钢板组成的框架结构、刚性好、重量轻。

两端设置翻转轴,并带防止浇注泄漏的密封条,结构合理,翻转灵敏。

2、侧板(底板)

侧板是由型钢、钢板焊接成形,刚性好,进入蒸压釜后,不易变形。

3、夹紧臂

由压紧轮,夹臂及回转轴等组成,其驱动来自翻转吊具的扳手装置。


加气线模具工作原理

模具必须将模框、侧板(底板)、夹紧臂组合成一体,才能进行工作。模具工作,离不开翻转吊具。

模框

模框是模具的主体,当侧板与其组合,经夹紧臂平紧,翻转90°,即能浇注坯体。浇注后,翻转吊具将其凌空吊起,翻转90°,使坯体直立,吊到切割台,松开夹紧臂,脱去模框,坯体就能进行切割。

侧板(底板)

侧板是封闭模框敞开侧的墙板,经夹紧臂夹紧,与模框密封条紧密,翻转90°,在

切割台上脱去模具,成为坯体的底板。

夹紧臂

夹紧臂与翻转吊具的扳手连接,扳手在油缸的推拉作用下带动夹紧臂作90°旋转,完成夹紧松开动作。


加气线模具规格

规格(m)      尺寸(mm)
4.2X1.2X0.642001200600
4.8X1.2X0.648001200600
5X1.2X0.650001200600
6X1.2X0.660001200600
6X1.5X0.660001500600


加气线模具特点

★经久耐用,不易变形,使用寿命长

★易损件少,保养维修简单。

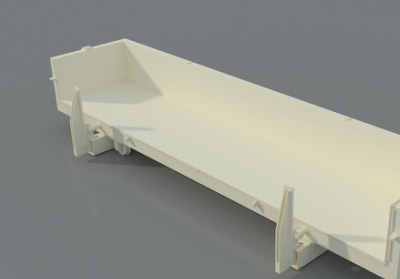

加气线模具产品图

加气线模具

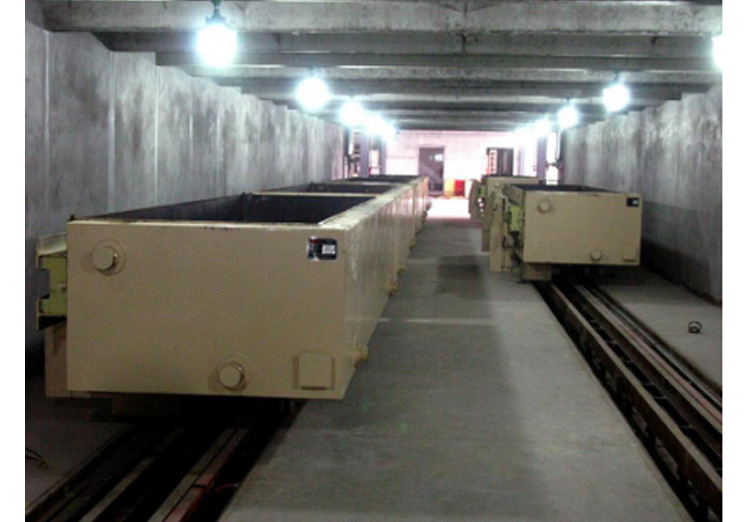

加气线模具实物图


加气线模具
