推荐应用
斗提机是加气线混凝土成套设备中的一个部分,用于加气混凝土备料工段,配套石灰水泥罐使用,专门用来输送水泥 石灰。
设备构成
斗式提升机由上部区段、下部区段、中部区段、驱动装置和运行部分组成。
上部区段:由上部机壳、头罩和传动滚筒组或传动链轮组组成。
下部区段:由下部机壳和拉紧滚筒组组成。
中间区段:由起支撑、防护和密封作用的中部机壳组成,分有单通道和双通道两种形式。
驱动装置:由电动机、减速器、三角胶带传动件和逆止器等组成。
运行部分:由料斗,橡胶输送带或圆环链,链环钩等组成
设备原理
TH型斗式提升机以圆环链条作为牵引构件,料斗则以一定的间隔安装在链条上,链条分别绕过提升机头部和底部的传动链轮,构成具有上升有载分支和下降无载分支的闭合环形系统。布置在提升机头部的传动装置通过头部链轮将动力传给链条;当物料从提升机底部的进料口加入时,随链条一起运动的料斗在提升机底部掏取物料后,被提升到头部卸料口,在重力和离心力的双重作用下将物料从卸料口卸出。
技术参数
序号 | 型号 | 斗宽 | 类型 | 功率 | 输送量 | 提升高度 |
1 | TH250 | 250 | 斗士 | 11Kw | 60T/H | 根据工艺而定 |
2 | TH315 | 315 | 斗士 | 11Kw | 60T/H | 根据工艺而定 |
斗提机优点
★整机结构紧凑,外形尺寸小,所占空间小;
★提升高度高、输送量大的特点;(前面一句直接去掉)
★各节之间及检修门处均设置有密封装置,保证无粉尘外泄,实现清洁、环保生产;
★传动链轮为整体式结构,且表面经过强化处理,安装方便、强度高、耐磨损;
★中部机壳均为折弯构件焊接而成,使机壳具有高的整体刚度和可靠性;
★为防止临时停电或其它故障导致突然有载停机,造成牵引件和载料料斗逆行,进而导致故障发生,在驱动装置内部设有高可靠性的逆止机构;
★采用ZQ减速机,具有体积小、重量轻、承载能力大、寿命长、效率高、噪声低等特

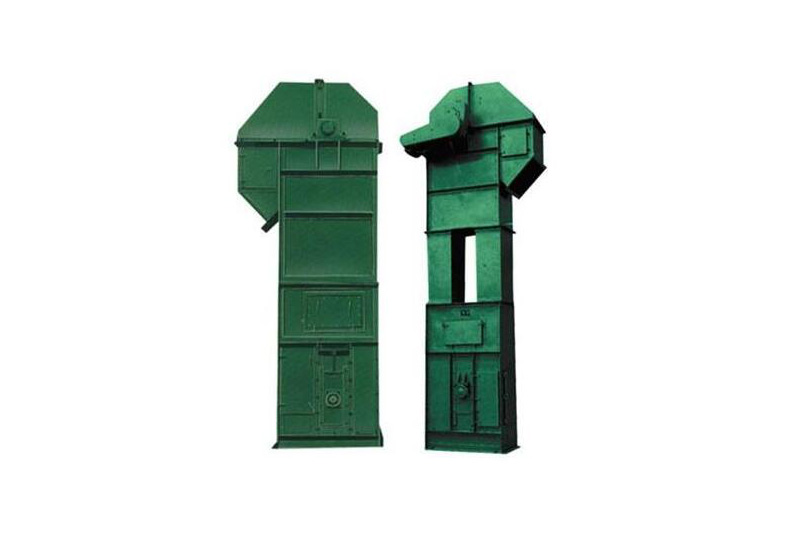

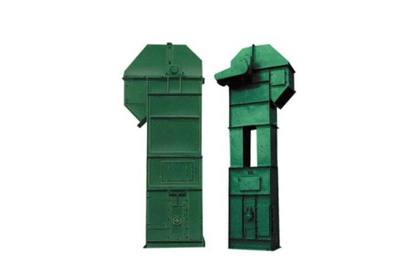

加气线混凝土成套设备之斗提机产品图

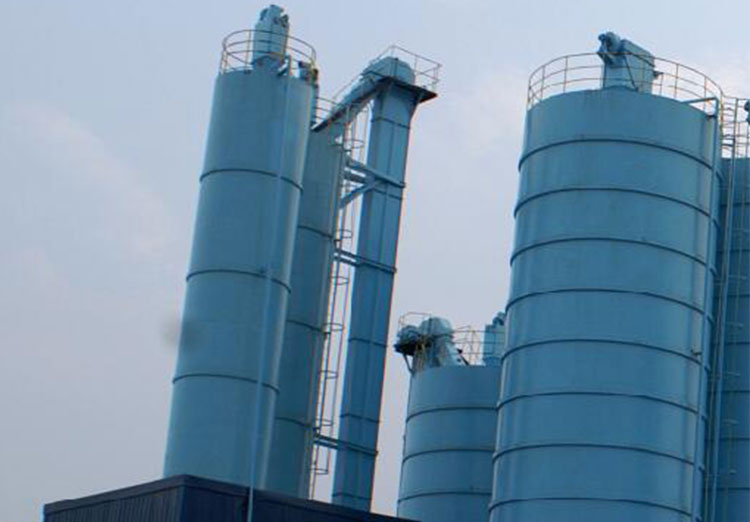

加气线混凝土成套设备之斗提机实物图
