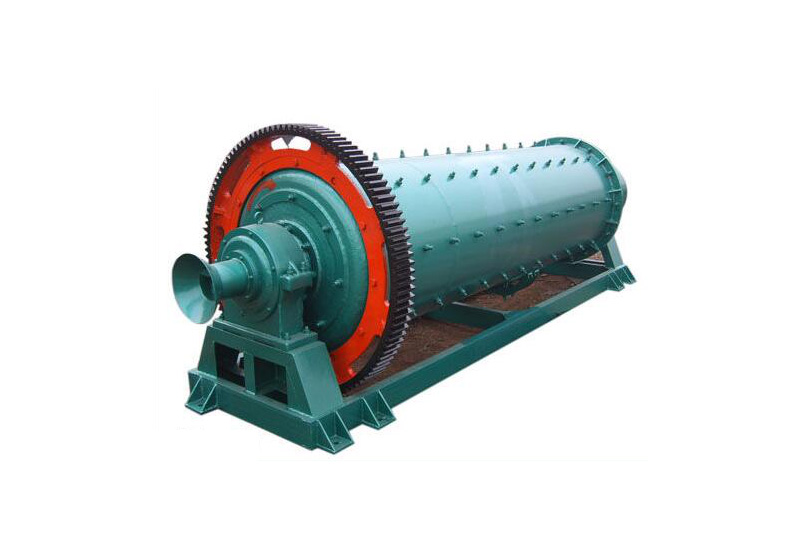

加气砖全套设备之球磨机产品图
|

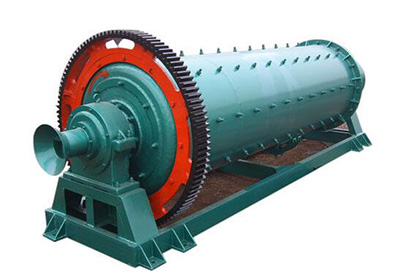

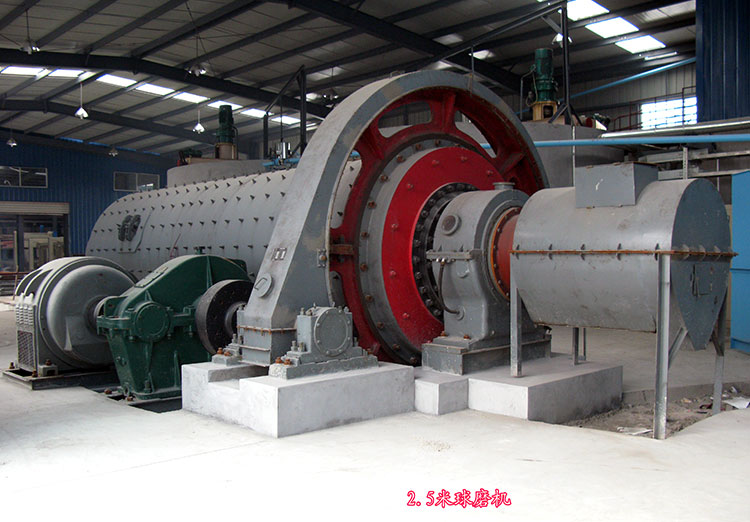

实物图
推荐应用
球磨机用于加气生产线备料工段。分干式球磨机和湿式球磨机两种。
石灰经鄂破初步破碎后，再由干式球磨机进行进一步的研磨。以达到工艺要求细度。
湿式球磨机用于磨砂。通过介质钢球钢锻，以达到工艺要求细度。

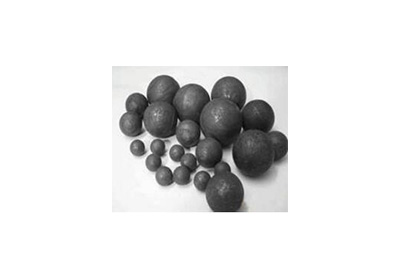

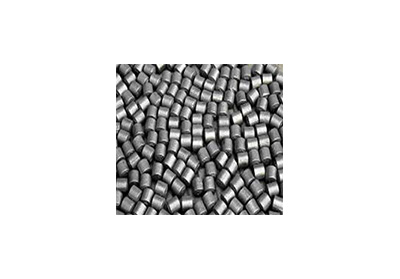

研磨体（钢球钢锻
 |  |
加气砖全套设备之球磨机的设备构成
球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段。根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓，该仓内有阶梯衬板或波纹衬板，内装各种规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在一仓达到粗磨后，经单层隔仓板进入二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
技术参数
型号 | 进料口尺寸(mm) | 进料粒度(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 电动机功率(Kw) | 总重量(t) | 外形尺寸(mm) |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1300×1090×1270 |
PE-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 22 | 5.5 | 1380×1750×1540 |
PE-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 30 | 7 | 1560×1950×1390 |
项目 Item | 简体转速 speed of bucket（r/min) | 装球量 Weight of ball（t） | 给料力度 Size of feed opening(mm) | 出料粒度 Size of outputting opening(mm) | 产量 Capacity（t/h) | 功率 Power（kw） | 重量 Weight(t) |
Ф1500×5700 | 27 | 9 | ≤25 | 0.074-0.4 | 4~6 | 110 | 25 |
Ф1830×7000 | 23.9 | 19 | ≤25 | 0.074-0.4 | 8~12 | 210 | 35 |
Ф1830×7500 | 23.9 | 21 | ≤25 | 0.074-0.4 | 16~20 | 245 | 38 |
Ф2400×8000 | 20.4 | 40 | ≤25 | 0.074-0.4 | 36~41 | 475 | 66 |
加气砖全套设备之球磨机的特点
★结构简单，操作可靠
★磨内有衬板和隔仓结构简单，操作可靠。
★易损件使用寿命长。
★技术的更新与研发，延长了易损件的使用寿命，容易保养与维修。
★节能耐用
★节能效果好、耐用性强、研磨成本低、成品率高。
★产量大
★磨机产量比一般磨机可提高15-20%，电耗降低约10%，此外，成品温度可降低20-40°C
